Tập hợp liên kết hoặc đa liên kết (Bonding) là một phương pháp được sử dụng để kết hợp nhiều giao diện lại với nhau, để có được băng thông lớn hơn. Nếu băng thông bị giới hạn trên một giao diện, trong khi nhu cầu truy cập nhiều hơn khả năng băng thông của giao diện đó, thì trong điều kiện đó chúng ta cần tập hợp liên kết (Bonding). Ví dụ: một cổng fast-ethernet bị giới hạn ở 100Mbps, mặc dù nhu cầu của chúng tôi lại cần đến 200Mbps. Sau đó, chúng ta có thể xây dựng Link Aggregation với hai giao diện, với dung lượng băng thông là 100 + 100 = 200Mbps. Hiện tại CSS 326-24G-2S+RM đã hỗ trợ chế độ Tổng hợp liên kết LACP (802.3ad), nhưng đối với phía Bộ định tuyến, bạn cũng phải sử dụng chế độ tương tự, cụ thể là LACP (802.3ad). Nếu phía Bộ định tuyến không sử dụng chế độ LACP thì liên kết sẽ không hoạt động, vì switch CSS 326-24G-2S+RM chỉ hỗ trợ tập hợp liên kết với chế độ LACP (802.3ad). Sau đây là một ví dụ về cấu trúc liên kết mà chúng tôi sử dụng.

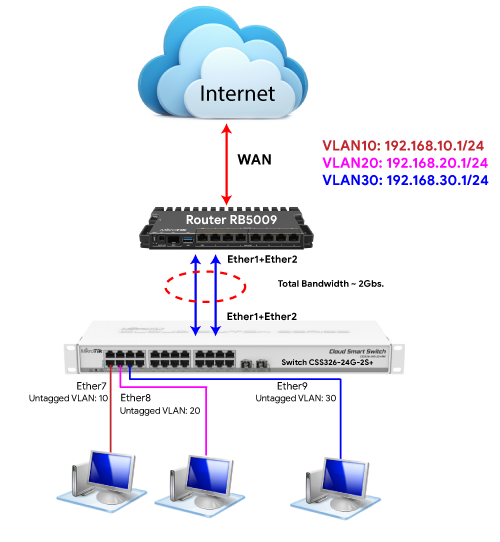

Từ cấu trúc liên kết ở trên, giao diện ether1 và ether2 trên Bộ định tuyến RB được kết nối với Bộ chuyển mạch CSS 326-24G-2S+RM, sau đó ether1 và ether2 trên CSS được kết nối vớivới bộ định tuyến. Bằng cách sử dụng tính năng tổng hợp liên kết để sau này chúng tôi sẽ nhận được tốc độ băng thông tối đa. Vì vậy, về lý thuyết, chúng ta sẽ nhận được tổng băng thông là 2Gbps. Các bước cấu hình như sau:

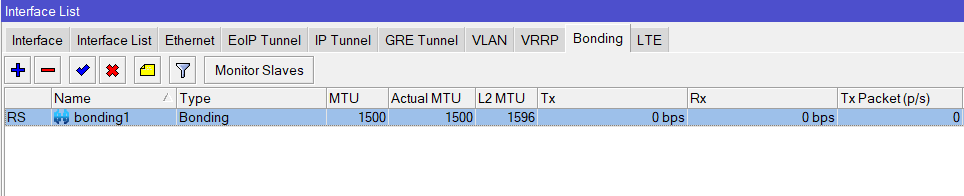

Đối với RB5009 Đầu tiên, chúng ta thêm tạo giao diện tổng hợp liên kết trên Router. Chọn Menu Interfaces -> Chọn vào thẻ Bonding và nhấp vào Thêm [+] . Thêm bất kỳ giao diện nào bạn muốn liên kết. Dựa trên cấu trúc liên kết ở trên, chúng tôi sẽ thêm giao diện ether1 và ether2 vào Bộ định tuyến RB. Sau đó xác định chế độ liên kết mà chúng tôi muốn sử dụng. Vì CSS hiện hỗ trợ chế độ LACP (802.3ad), hãy sử dụng chế độ LACP (802.3ad) trên bộ định tuyến RB.

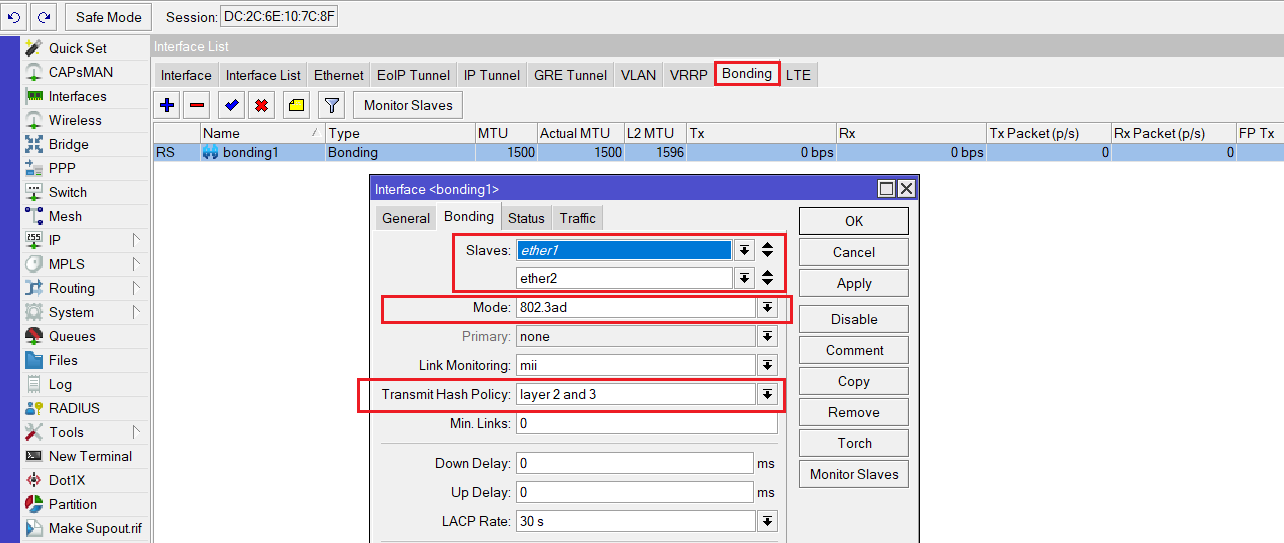

- Đối với thuộc tính Slaves, hãy chọn các cổng mà bạn muốn tham gia vào tổng hợp liên kết. Trong trường hợp này, chúng tôi sử dụng cổng Ether1, Ether2. - Chế độ liên kết: LACP (802.3ad). - Transmit Hast Policy: Layer2 and Layer3.

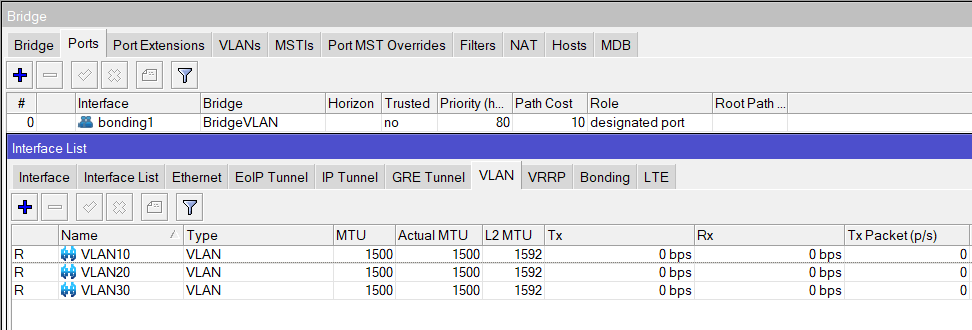

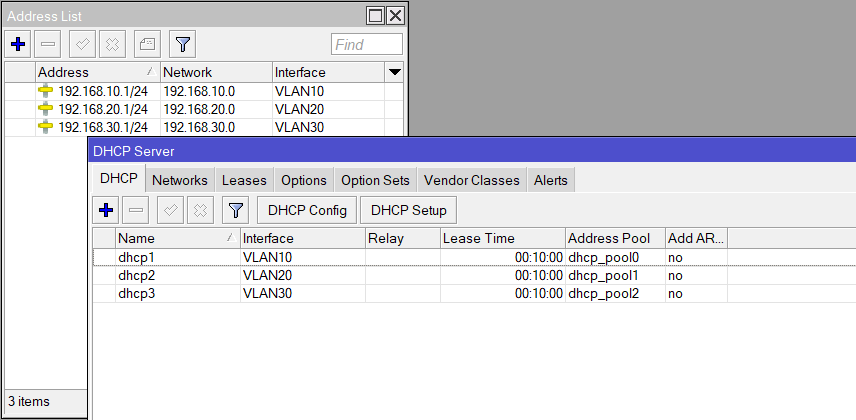

Tiếp theo, chúng tôi thực hiện khởi tạo các VLAN trên liên kết đã tạo, và gán địa chỉ IP, máy chủ DHCP Server.

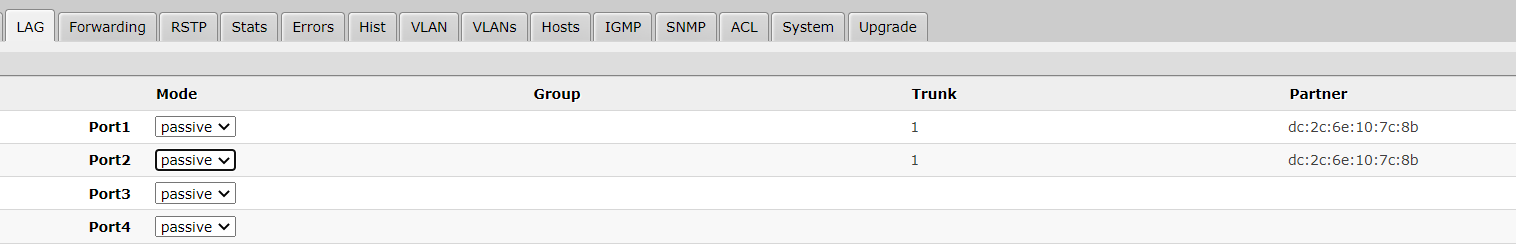

Đối với CSS326-24G-2S+RM Đối với cấu hình tập hợp liên kết, nó nằm trong menu LAG. Có 3 chế độ được cung cấp, cụ thể là Bị động (Passive), Chủ động (Active) và Tĩnh (Static). Theo mặc định, CSS sử dụng chế độ Bị động (Passive). Chỉ định cổng sẽ được sử dụng để tham gia tổng hợp liên kết, cụ thể là cổng 1 và cổng 2. Và chế độ sử dụng chế độ thụ động (mặc định). Nếu vậy, thông tin về đường trục và đối tác sẽ xuất hiện ngay từ giao diện liên kết trên bộ định tuyến R1.

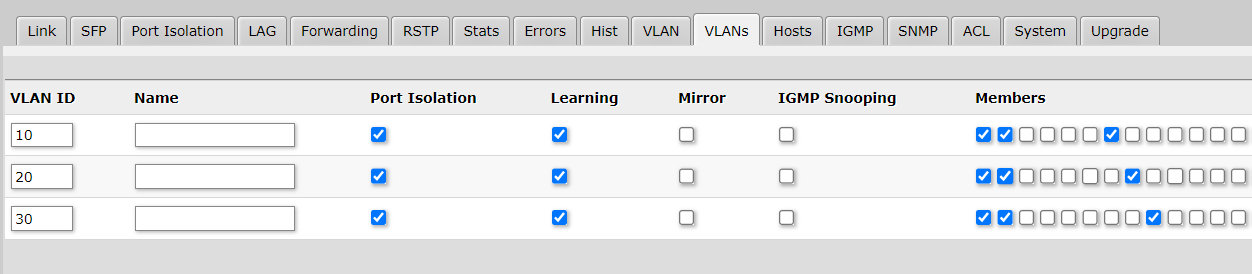

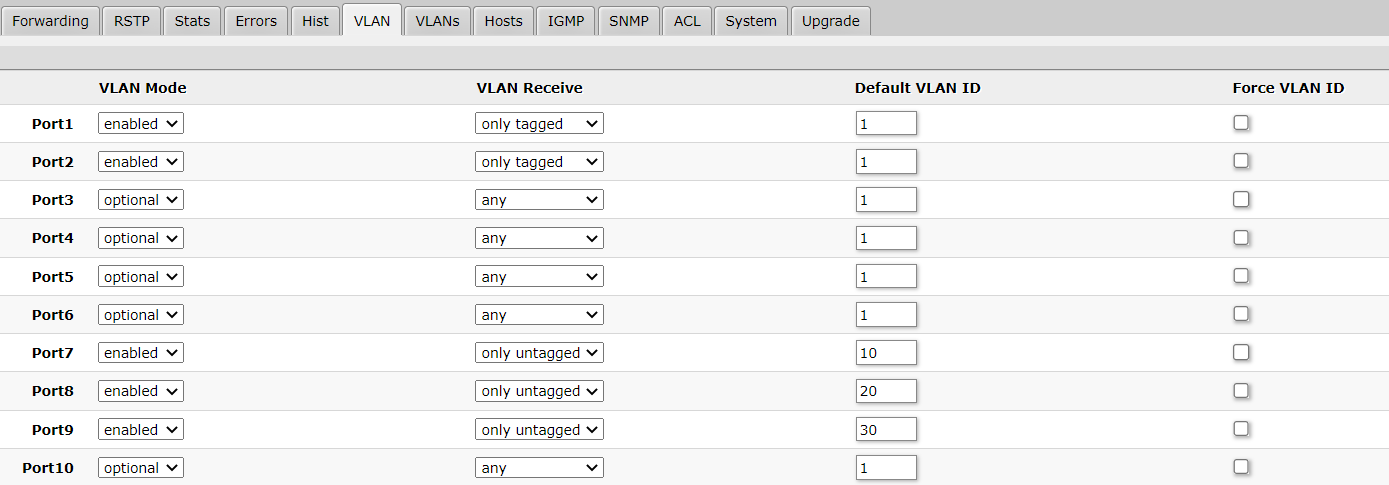

Sau khi bước trên hoàn tất, hãy tiến hành cài đặt VLAN trên CSS này. Chúng tôi xác định thành viên VLAN, cụ thể là cài đặt cho mỗi VLAN-ID sẽ được chuyển tiếp trên bất kỳ cổng ethernet nào mong muốn. Mỗi hộp trong tham số Thành viên (Member) đại diện cho một cổng ethernet vật lý, bắt đầu từ ngoài cùng bên trái đại diện cho cổng ether1 theo thứ tự đến cổng ngoài cùng bên phải, cổng 26 (SFP). Theo cấu trúc liên kết, chúng tôi sẽ gán 3 VLAN-ID, cụ thể là VLAN-ID = 10, 20 và 30. Vì cổng ether1, ether2 là cổng trung kế (Cổng Trunk nhận các VLAN từ bộ định tuyến) và truyền tất cả các VLAN-ID tới các cổng còn lại nên cổng ether1, ether2 trở thành Thành viên (Member) cho tất cả các VLAN-ID, trong khi đối với Port7, Port8, Port8 là Access-Port (Kết nối với PC). Đối với các cổng còn lại, chỉ cần điều chỉnh theo những gì bạn mong muốn.

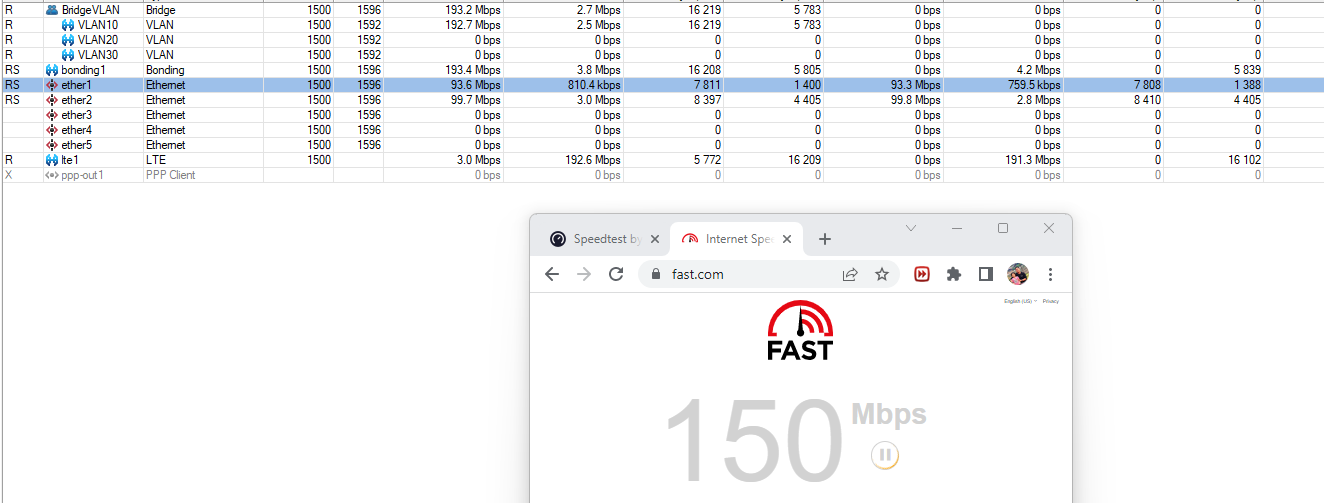

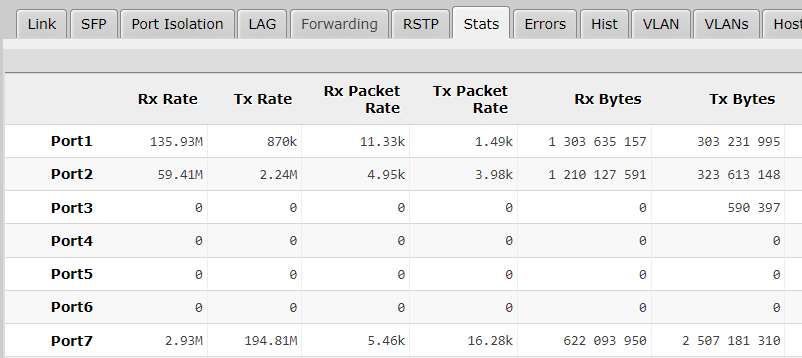

Thử kết nối lại cổng Ether 9 trên CSS326-24G-2S+, và tất nhiên lưu lượng đã hoạt động trên cả 2 giao diện liên kết.
Chúc các bạn thành công.
